Q41TC多晶硅專用球閥

所屬類別：陶瓷閥系列

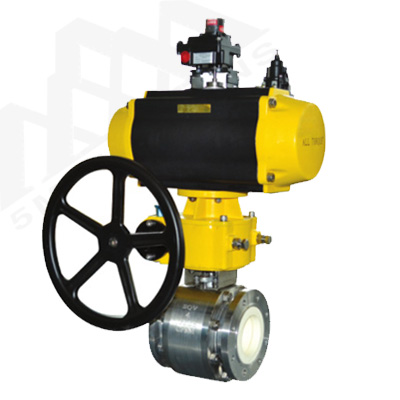

產品名稱：Q41TC多晶硅專用球閥

產品標簽：多晶硅專用閥門,Q641TC氣動陶瓷球閥,氣動多晶硅專用陶瓷球閥

更新時間：2021/2/16 16:50:26

訪問統計：

產品簡介：

Q41TC多晶硅專用球閥，Q641TC氣動多晶硅陶瓷球閥、太陽能多晶硅球閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。在硅粉的輸送中,球容易被硅粉包裹,導致泄露等問題的出現,硅粉由于硬度高的原因，般的球閥使用壽命非常短。針對這種情況，專門研發、設計出適合多晶硅粉輸送的閥門，利用結構陶瓷的強耐腐蝕性，以及鋯合金的高耐腐材料，使新閥門的壽命高于原閥門6倍之多，高效提升了太陽能多晶硅硅粉輸送的設備管理。所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性及硬度極高(洛氏硬度HRC90),僅次于金剛石。

主要零部件材料：

序號	名稱	材料	序號	名稱	材料
1	閥體	SS 316L	7	密封圈	硅膠/氟膠
2	中閥體	SS 316L	8	閥桿	Ss 316L
3	法蘭座	結構陶瓷	9	填料	聚四氟乙烯
4	閥座	結構陶瓷	10	填料壓蓋	SS 316
5	球體	結構陶瓷	11	支架	SS 304
6	中套	結構陶瓷	12	氣動裝置

主要外形和連接尺寸：

型號	規格		H	L	D	D1	D2	n-d	b	f
型號	DN	NPS	H	L	D	D1	D2	n-d	b	f
Q41TC-150P	15	1 /2"	185	108	90	60.3	34.9	4-M12	11.6	2
Q41TC-150P	20	3 /4"	194	117	100	69.9	42.9	4-M12	13.2	2
Q41TC-150P	25	1"	198	127	110	79.4	50.8	4-M12	14.7	2
Q41TC-150P	32	1-1/4"	212	140	115	88.9	63.5	4-M12	16.3	2
Q41TC-150P	40	1-1/2"	224	165	125	98.4	73.0	4-M12	17.9	2
Q41TC-150P	50	2"	235	178	150	120.7	92.1	4-M16	19.5	2
Q41TC-150P	65	2-1/2"	356	190	180	139.7	104.8	4-M16	22.7	2
Q41TC-150P	80	3"	377	203	190	152.4	127.0	4-M16	24.3	2
Q47TC-150P	100	4"	407	229	230	190.5	139.7	8-M16	24.3	2
Q47TC-150P	125	5"	510	356	255	215.9	157.2	8-M20	24.3
Q47TC-150P	150	6"	540	394	280	241.3	185.7	8-M20	25.9
Q47TC-150P	200	8"	650	457	345	298.5	215.9	8-M20	29.0
